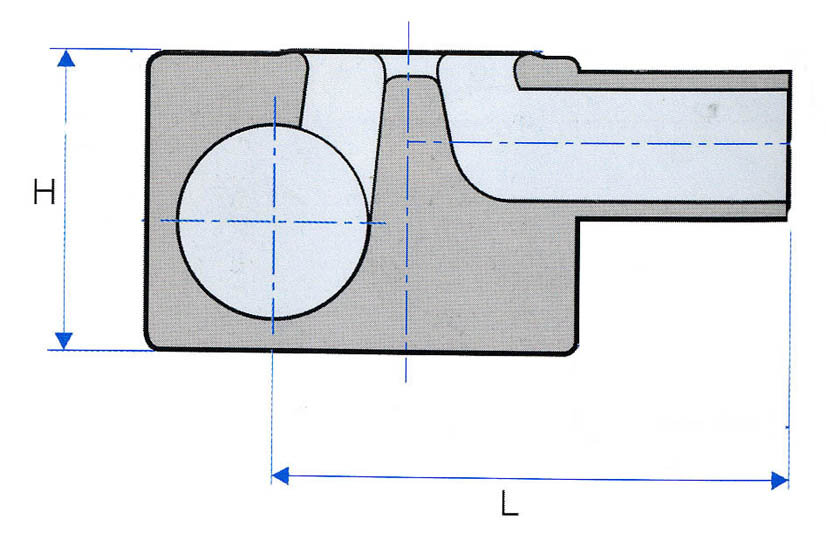

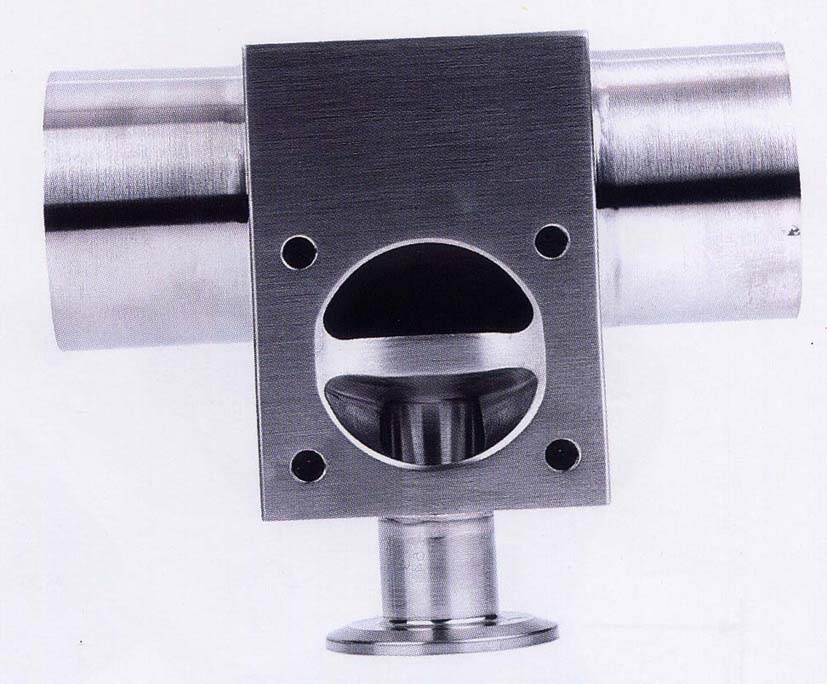

T型阀 阀体采用圆钢
T型阀焊接在药液或在循环水的管路上,可以做到无死角,
取样或用水,T型阀的密封背在主管上
此阀用于两种物质混合或CIP\SIP流程上,可高温消毒
阀体316L电抛光可达0.25um。可提供气动或手动。
标准接口、焊接口、快开接口、螺纹接口。
|
|
| DN |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| 10 |
√ |
√ |
|
|
|
|
|
|
| 15 |
√ |
√ |
√ |
|
|
|
|
|
| 20 |
√ |
√ |
√ |
√ |
|
|
|
|
| 25 |
√ |
√ |
√ |
√ |
√ |
|
|
|
| 32 |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
| 40 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
| 50 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
| |
|
|
 |
 |
|
上座采用气动头双层膜垫
下座锻件T型阀
GN6334-8
|
上座采用B型手动双层膜垫
下座锻件T型阀
GN4334-8
|
上座采用PP手动双层膜垫
下座锻件T型阀
GN2334-8
|
☆接管说明:接管DN50变DN25(要求说明管外径及厚度) φ51*1.5变φ29*1.5
☆ 和管道连接U型阀的壁厚根据管道所采用的标准而定
|
